| MG24/14FX |
MG32/14FX |
| Total Harmonic Distortion |
Less than 0.1% (THD+N) |
| 20Hz 쭯 20kHz @ +14dB 600 ┯ (ST OUT) |
| Frequency Response |
0 +1, -3dB |
| 20Hz 쭯 20kHz @ +4dB 600 ┯ (ST OUT) |
| Input Hum & Noise *1 |
-128dB |
| 20Hz 쭯 20kHz, Rs=150 ohms, Input Gain=Maximum, Input Pad =OFF, Input sensitivity=-60dB |
| Crosstalk |
-70dB @ 1kHz |
| CH Input |
Mic |
16+1 (Input A 1 쭯 16, Talk Back: XLR) |
24+1 (Input A 1 쭯 24, Talk Back: XLR) |
| Line |
16 (Input B 1 쭯 16: TRS) |
24 (Input B 1 쭯 24: TRS) |
| Stereo |
2 (Ch 17 쭯 18, 19 쭯 20:TRS) * Ch17, 19:L(MONO) |
2 (Ch 25 쭯 26, 27 쭯 28:TRS) * Ch25, 27:L(MONO) |
| 2 (Ch 21 쭯 22, 23 쭯 24: TRS/RCA) |
2 (Ch 29 쭯 30, 31 쭯 32: TRS/RCA) |
| Insert I/O |
16 (Ch 1 쭯 16: TRS T:Out, R:In, S:Gnd) |
24 (Ch 1 쭯 24: TRS T:Out, R:In, S:Gnd) |
| AUX |
Send |
6 (1 쭯 2/Post-Pre selectable, 3 쭯 4/Post-Pre selectable, 5 쭯 6/Post: TRS) |
| Return |
2 Stereo Sub In (L/MONO, R: TRS) |
| EFFECT |
Send |
2 (1, 2: TRS) |
| 2TR |
In |
1 Stereo (L, R: RCA) |
| STEREO |
Insert |
1 Stereo (L, R: TRS) |
| GROUP |
Insert |
4 (1 쭯 4: TRS) |
| REC |
Out |
1 Stereo (L, R: RCA) |
| ST |
Out |
1 Stereo (L, R: XLR) |
| MONO |
Out |
1 (XLR) |
| ST SUB |
Out |
1 Stereo (L, R: TRS) |
| GROUP |
Out |
4 (1 쭯 4: TRS) |
| Phones |
1 (TRS Stereo) |
| Phantom Power |
+ 48 V |
| CH & ST Ch Input Gain Control |
44 dB valiable |
| CH & ST High Pass Filter |
80 Hz 12 dB/Octave |
| CH EQ (MONO) *2 |
High |
10 kHz (Shelving) |
| ÷15 dB (Max.) |
Mid |
0.25-5 kHz (Peaking) |
| |
Low |
100 Hz (Shelving) |
| CH EQ (STEREO) *2 |
High |
10 kHz (Shelving) |
| ÷15 dB (Max.) |
Hi-Mid |
3 kHz (Peaking) |
| |
Low-Mid |
800 Hz (Peaking) |
| |
Low |
100 Hz (Shelving) |
| MONO Out Low Pass Filter |
80 쭯 120 Hz 12dB/octave |
| Internal Digital Effect |
SPX x 2 (Effect 1: 16 Programs, Effect 2: 16 Programs :Parameter Control) |
| Dimensions |
Width |
852 mm |
1060 mm |
| Depth |
540 mm |
540 mm |
| Height |
150 mm |
150 mm |
| Weight |
21 kg |
24 kg |
| Power Requirements |
UL/CSA: 60 W 120 V/60 Hz |
UL/CSA: 75 W 120 V/60 Hz |
| GENERAL: 60 W 230 V/50 Hz |
GENERAL: 75 W 230 V/50 Hz | |
[ 제품 특징 ]
|

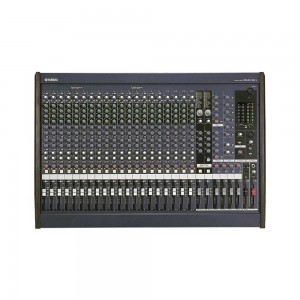

MG24/14FX와 MG32/14FX는 본격적인 SR콘솔입니다. 각각 24 입력 채널, 32 입력 채널을 가지고 있으며 보컬 마이크, 악기용 마이크, 스테레오 키보드, 다이렉트 박스 출력, 드럼용 마이크 등 많은 입력 소스를 사용하는 스테이지에도 대응 가능합니다. 또, 정평 있는 야마하의 SPX 디지털 멀티 이펙터를 2 계통 탑재. 외부 이펙터 없이 최고의 음질로 이펙트 처리가 가능합니다. 한층 더 풍부한 AUX 샌드나 그룹 버스를 사용하여 자유자재로 믹싱을 할 수 있습니다.
■ SR나 설비 음향에 최적인 기능이 충실한 믹싱 콘솔
■ 충실한 입력 채널로 라이브 SR용까지 대응
■ 다채로운 입력 단자를 장착
■ 고정밀도의 마이크 프리앰프
■ 팬텀 전원
■ 인서트 I/O
■ 자유자재로 이퀄라이징을 가능하게 하는 MID 쉘빙 3 밴드 EQ＆HPF(MONO)/
4 밴드 EQ(ST)
MASTER SECTION
■ 집단화가 가능한 14 멀티 버스 편성
■ 충실한 샌드와 리턴
■ 풍부한 출력 단자를 장착
■ 스테레오/모노 출력에 XLR 커넥터를 채택
■ 박력 있는 SR시스템의 구축이 가능한 모노 출력용 LPF
■ 자세하게 레벨을 모니터할 수 있는 12포인트 레벨 미터
EASE OF USE
■ 2 계통의 SPX 디지털 이펙트를 표준 장착
■ 쉽게 파악할 수 있는 뛰어난 스위치
■ 라이브 SR에서 불가결한 토크 백 시스템
■ 뛰어난 조작성과 높은 신뢰성 |
|
| |
